ملخص

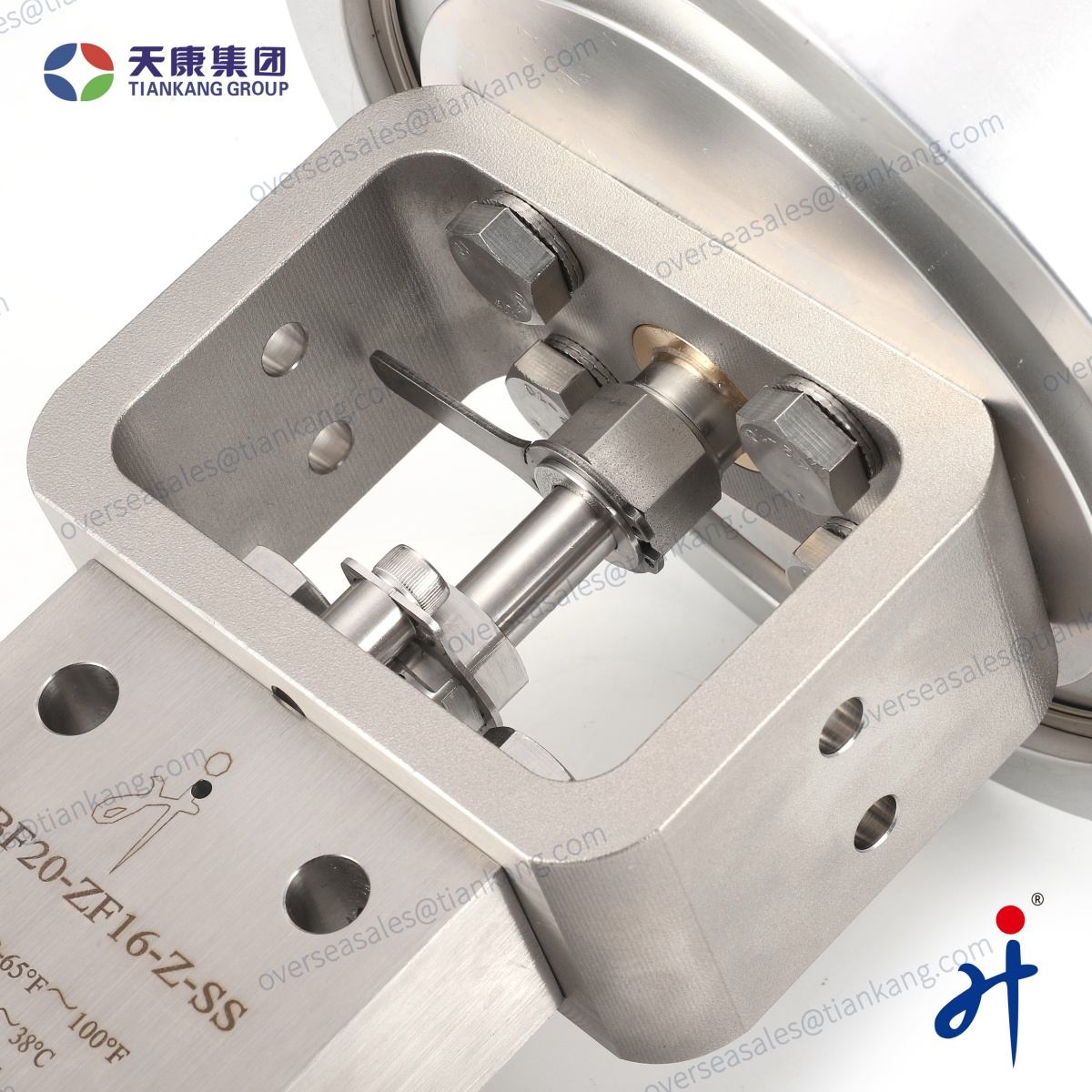

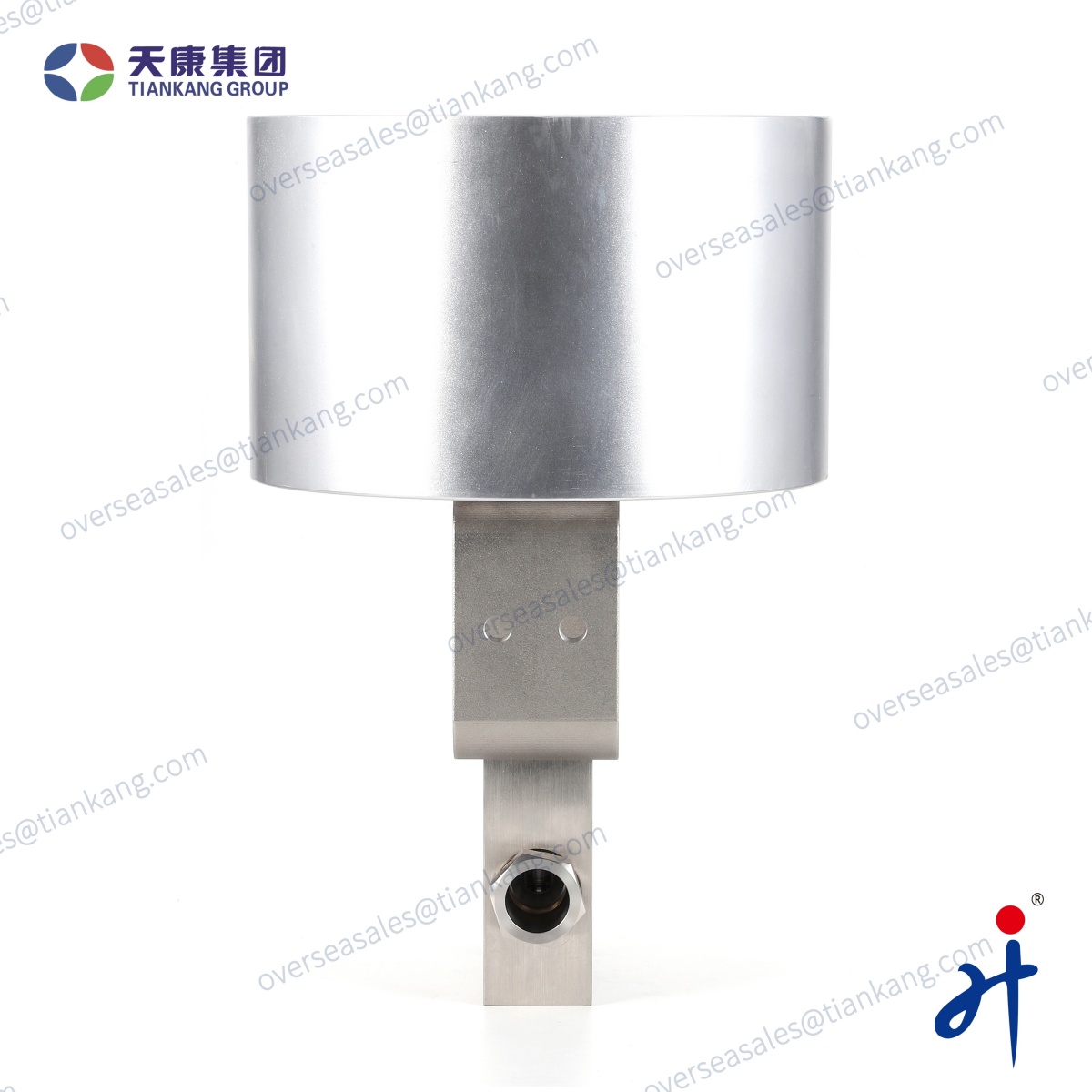

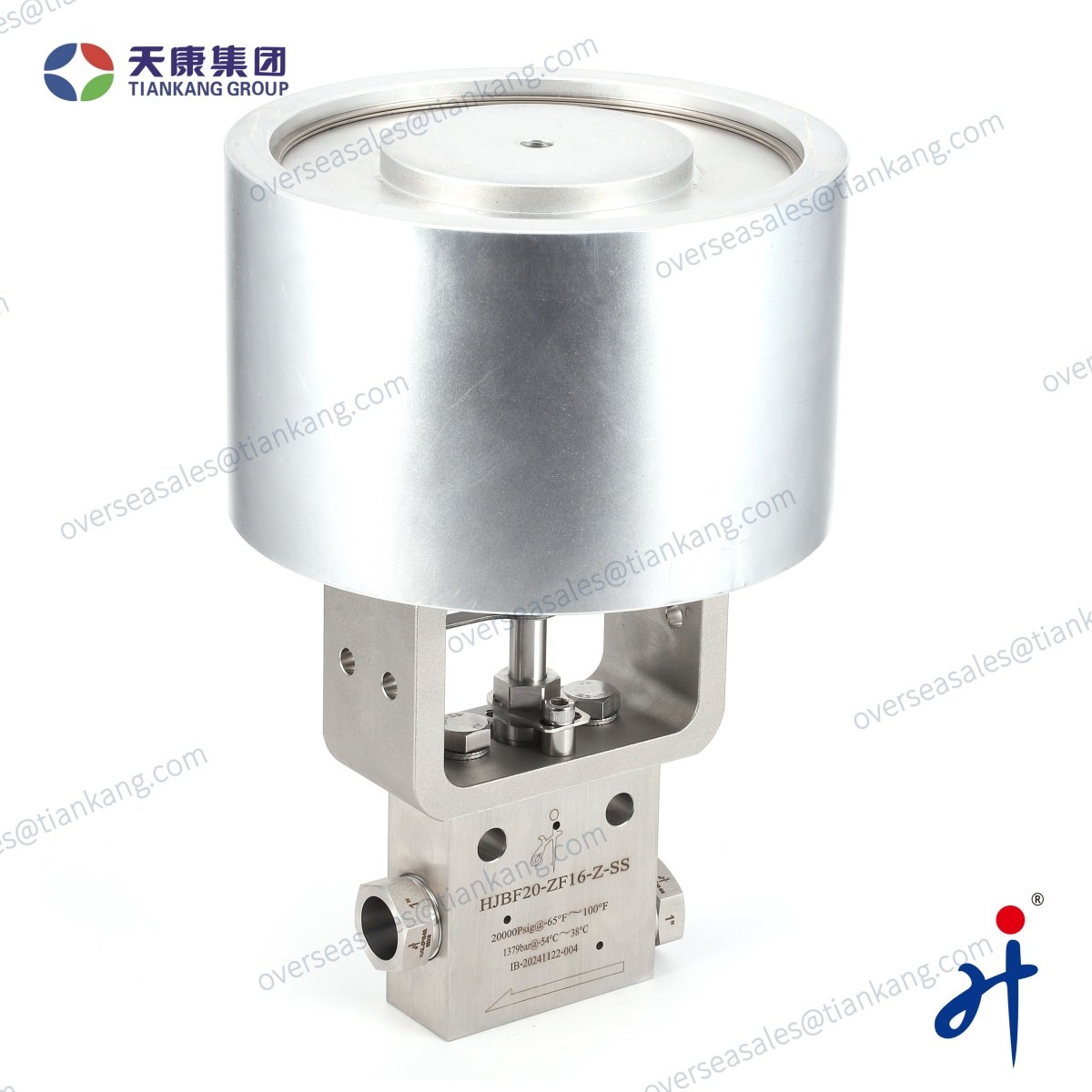

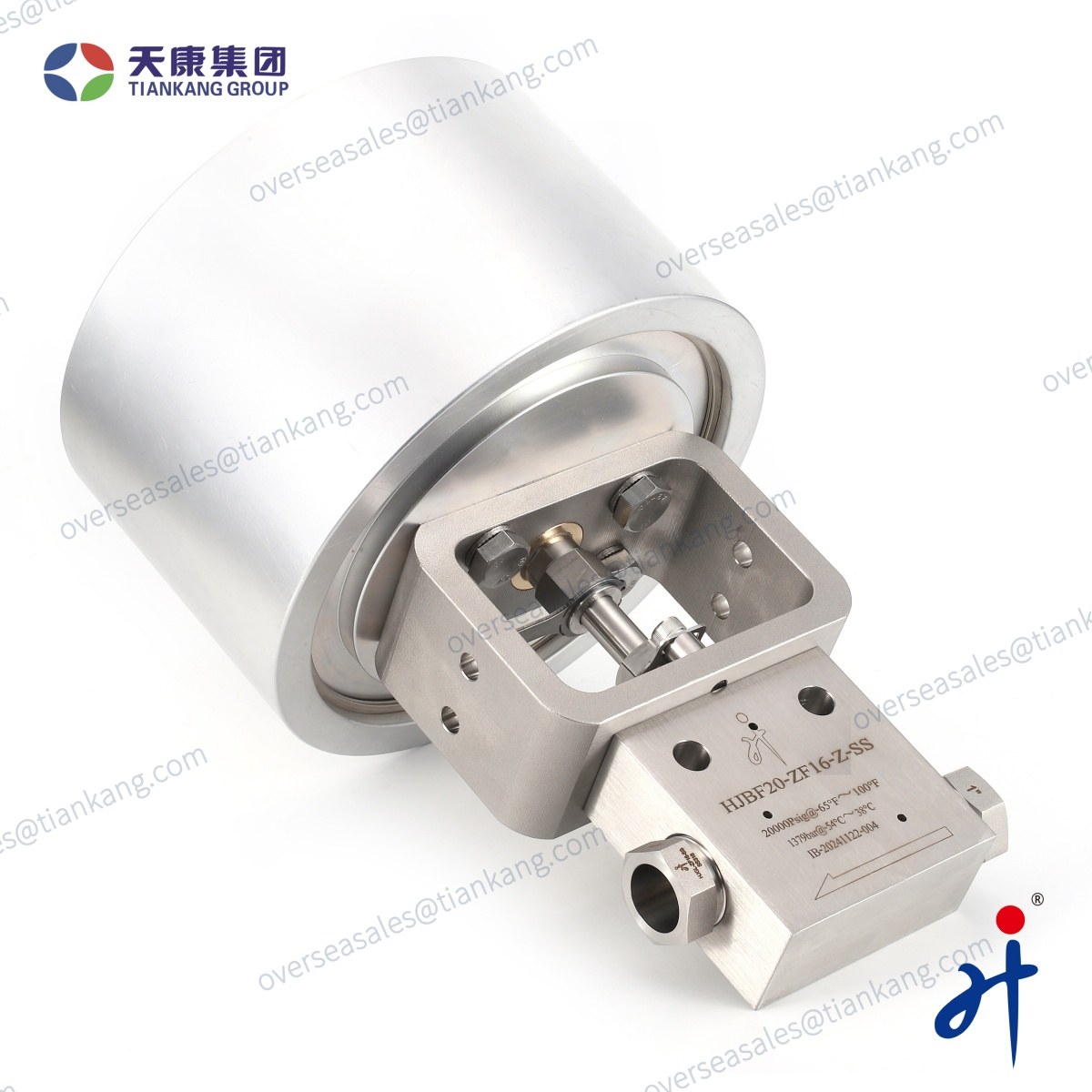

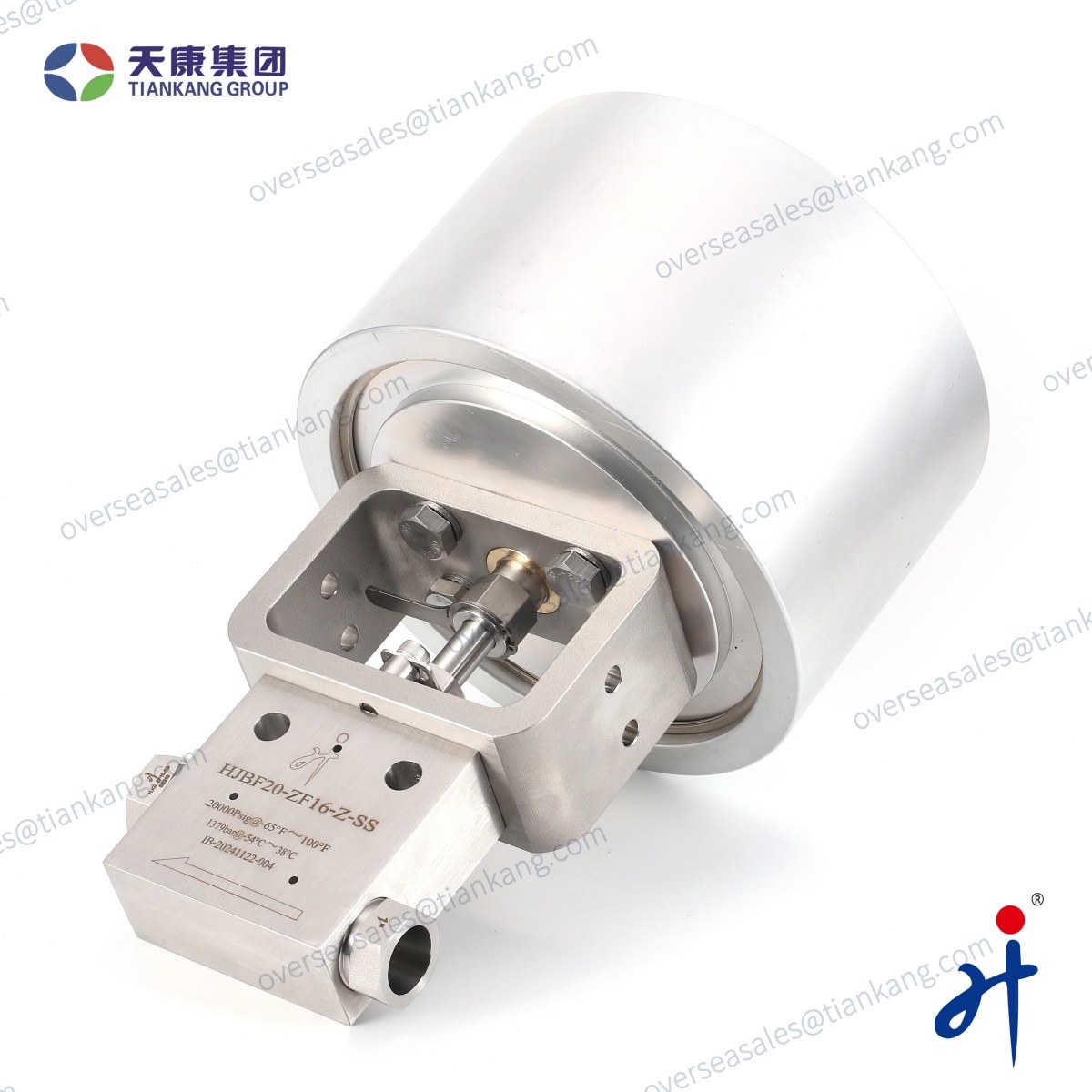

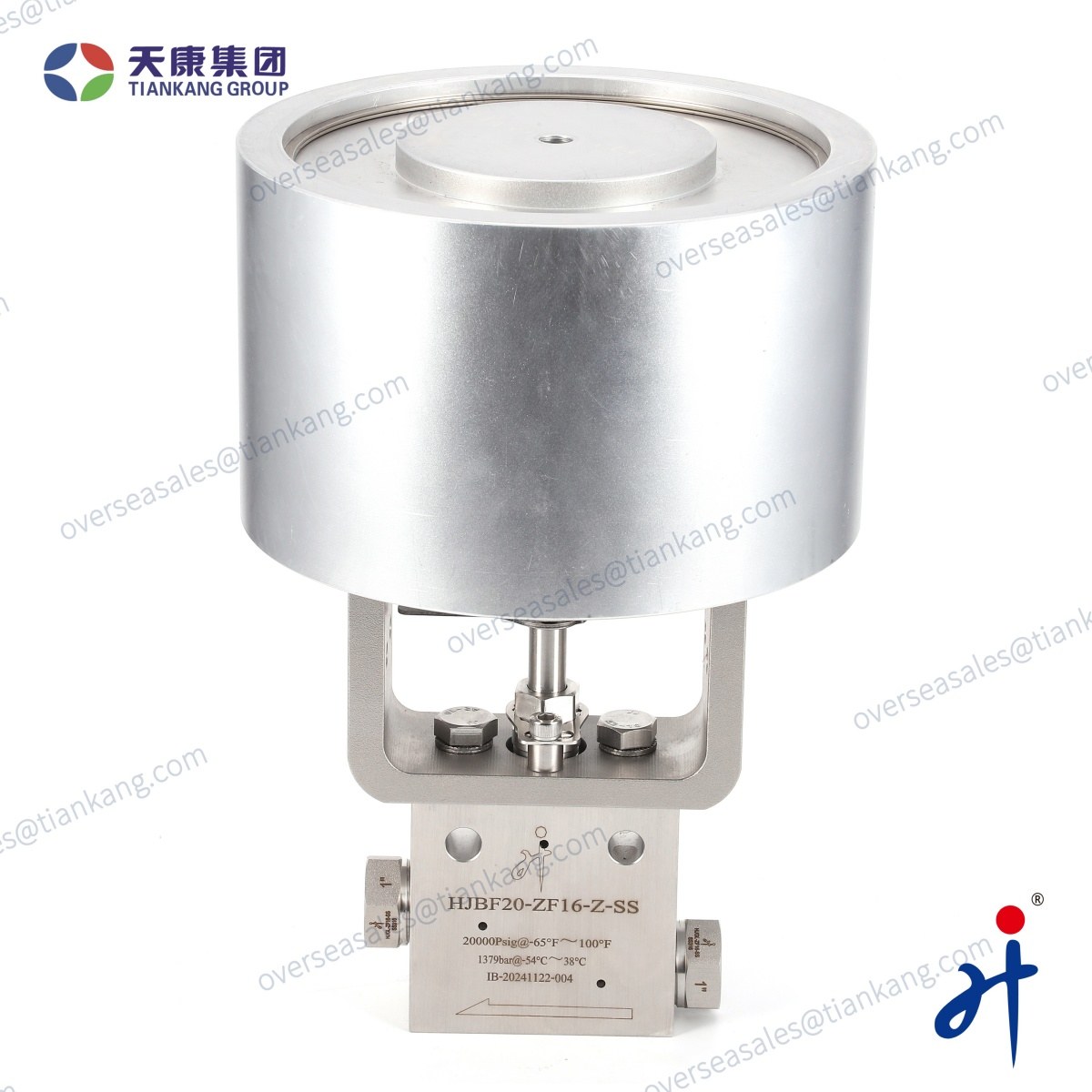

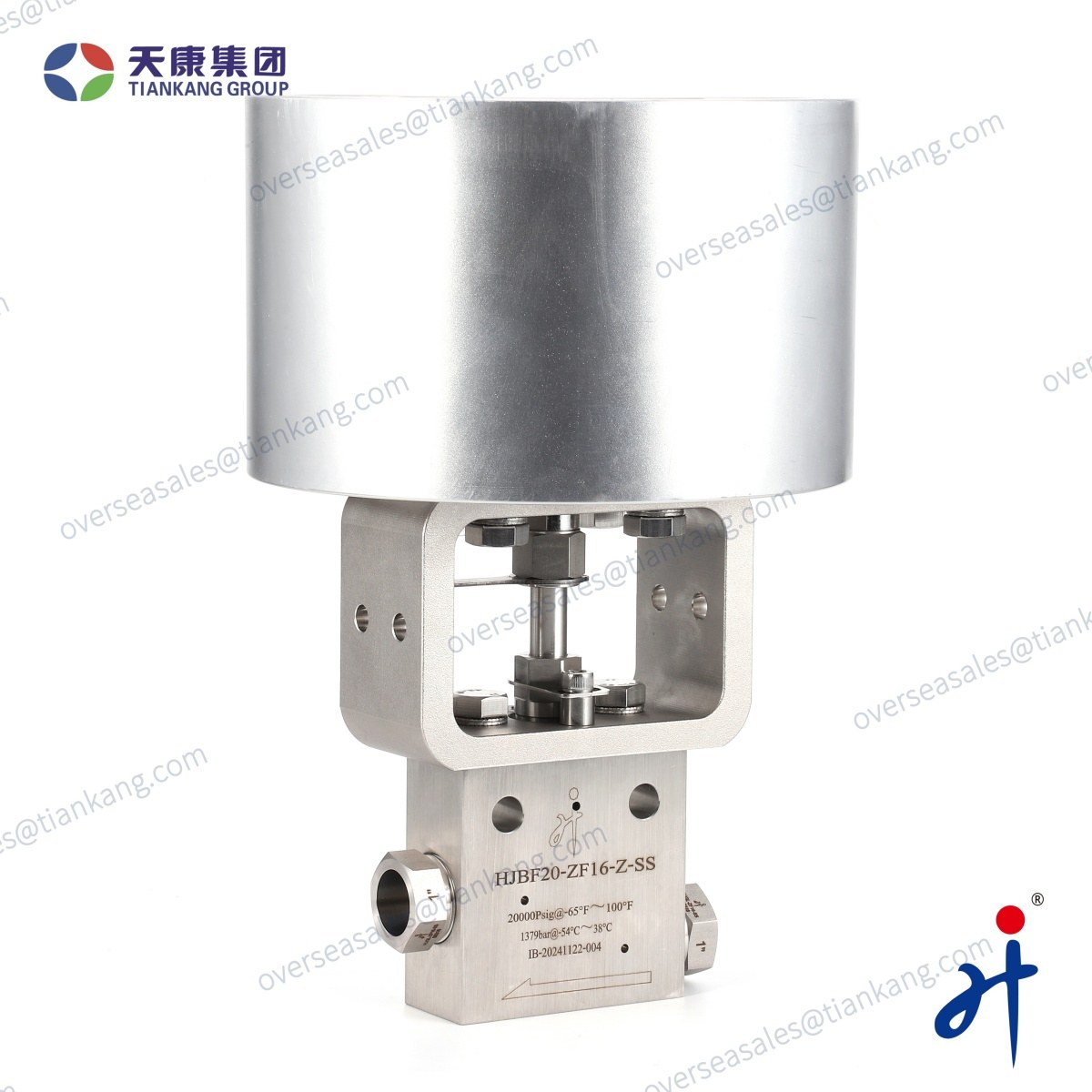

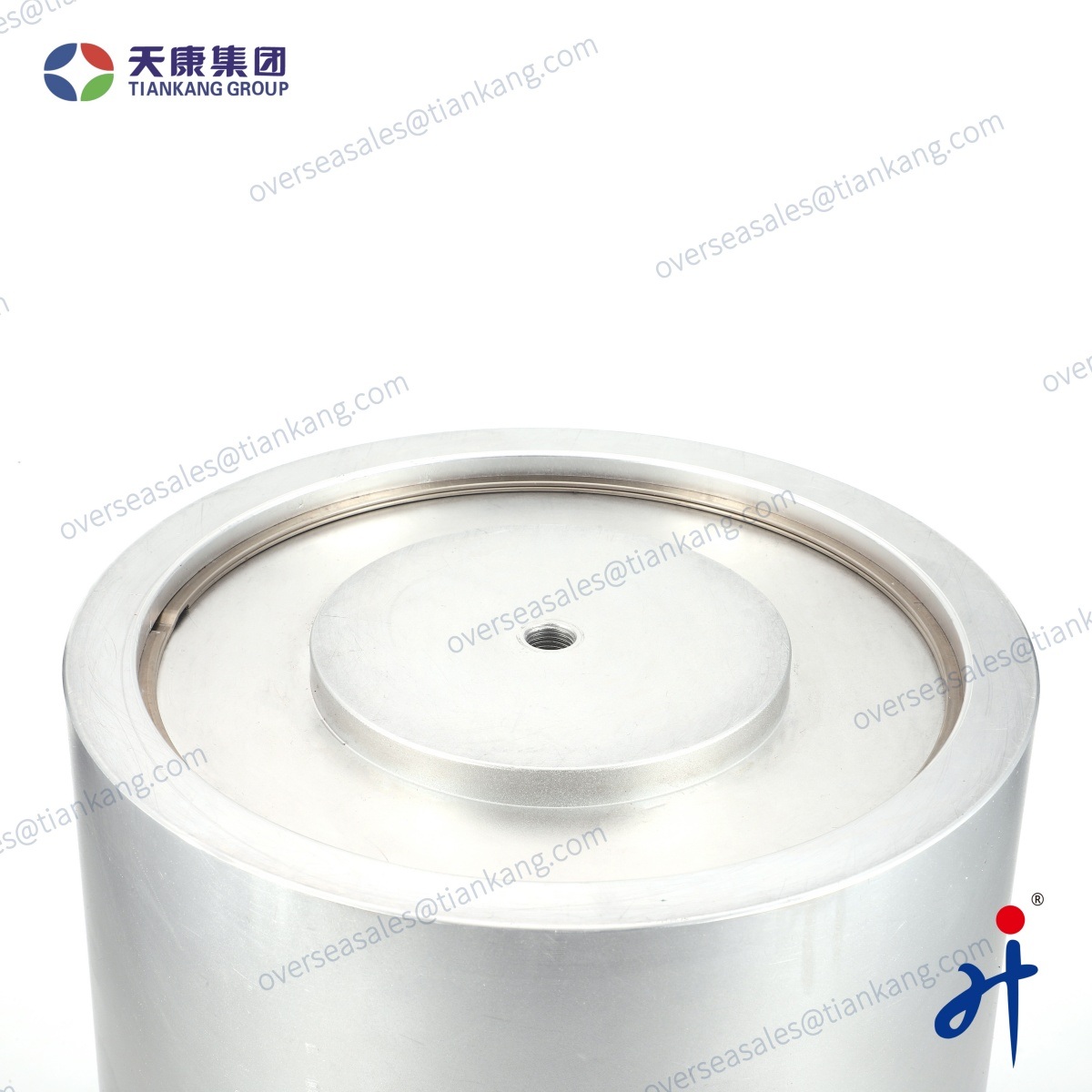

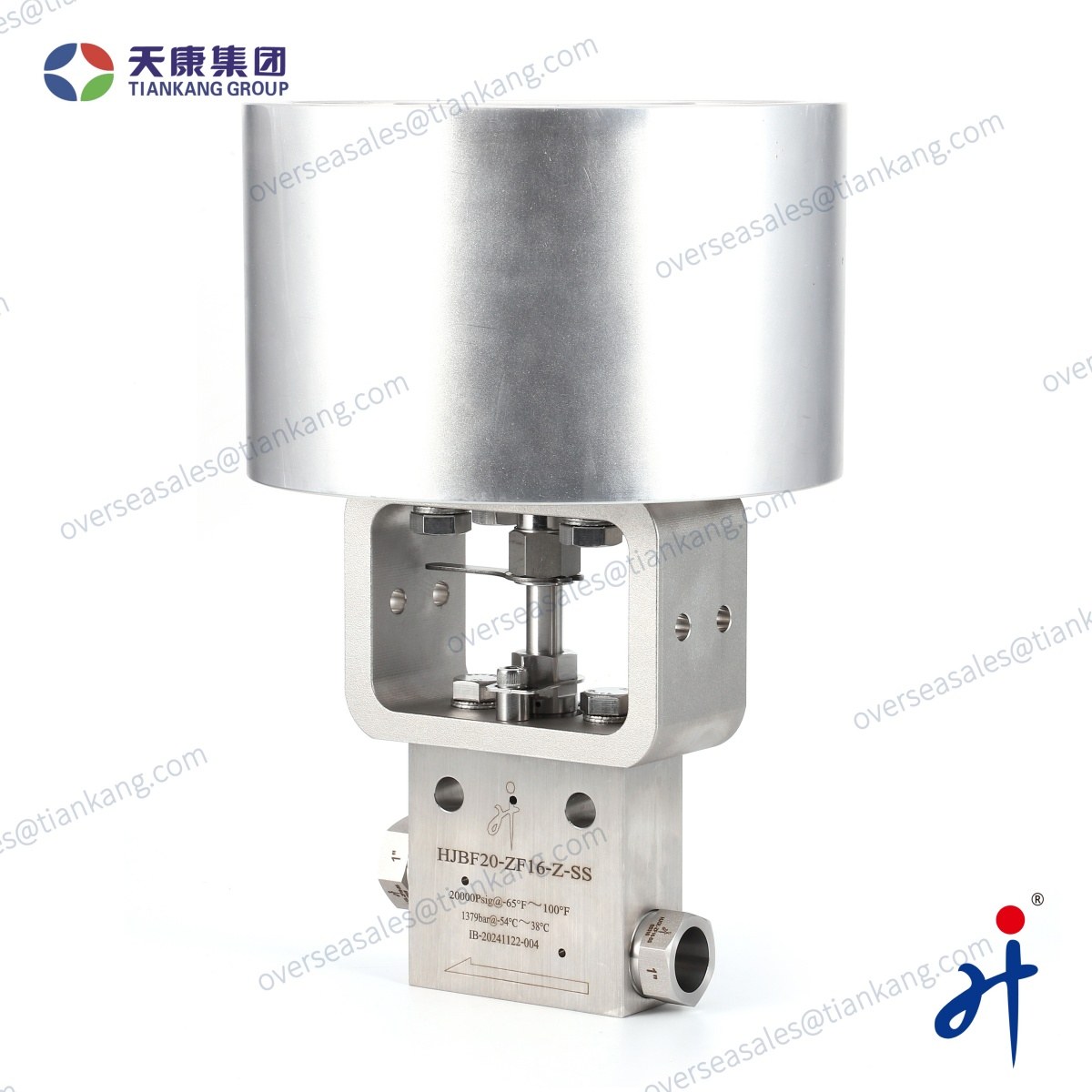

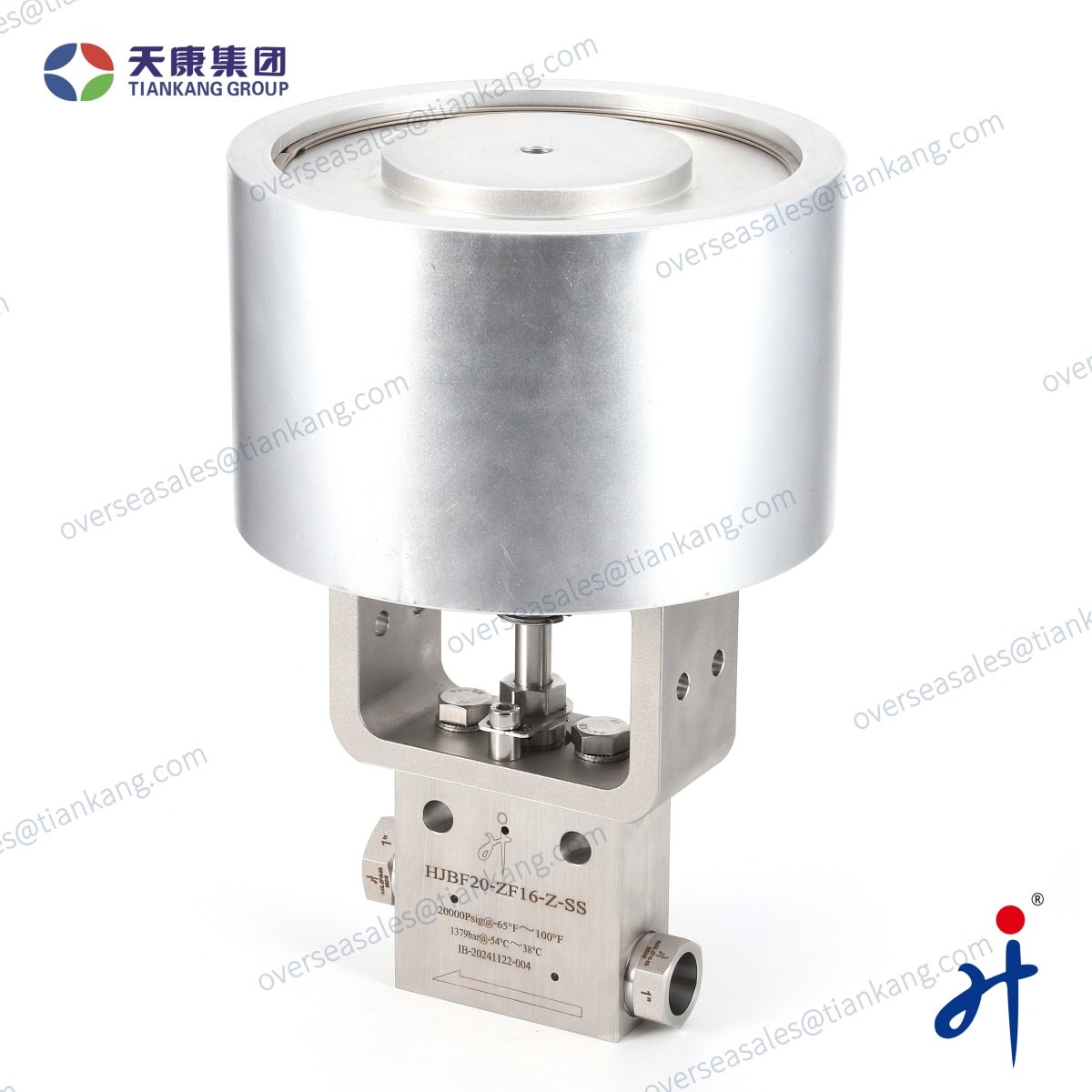

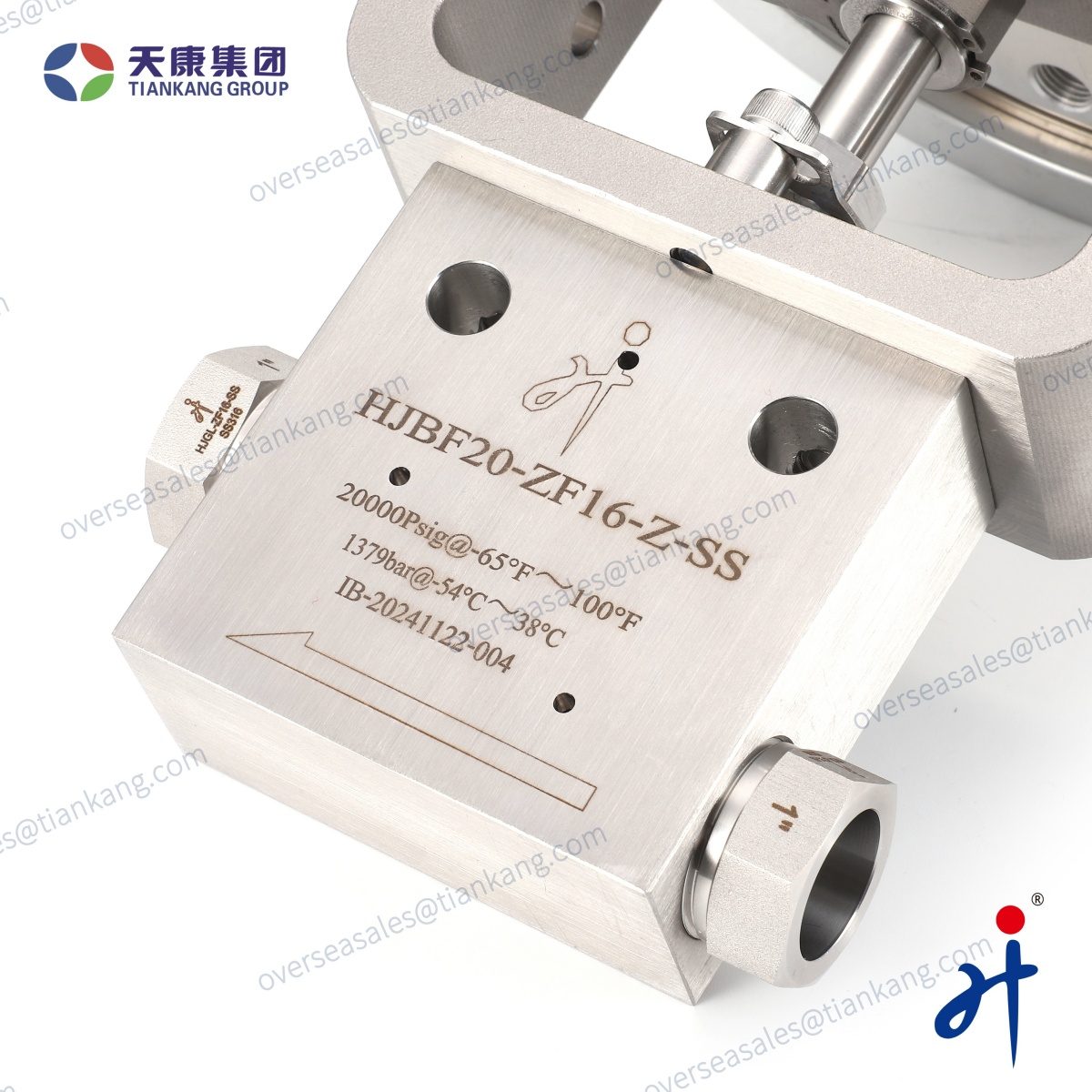

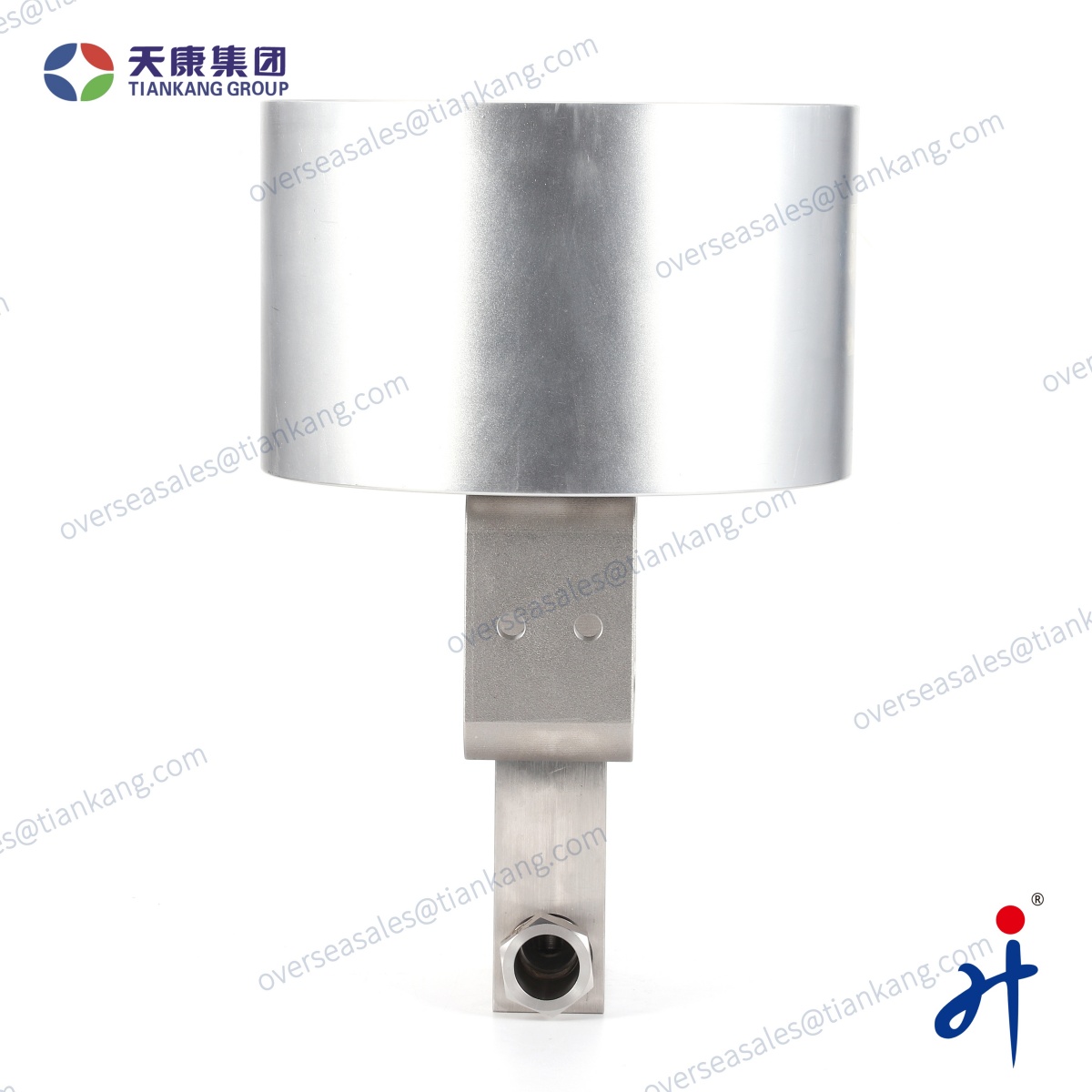

صمام تيانكانغ هونغجي الإبري عالي الضغط مع مشغل 20,000 رطل/بوصة مربعة (1 بوصة) هو صمام تحكم في التدفق عالي الدقة، مصمم للأنظمة المتطلبة التي تعمل بضغوط عالية جدًا، عادةً ما تزيد عن 10,000 رطل/بوصة مربعة وتصل إلى 20,000 رطل/بوصة مربعة. صُمم هذا الطراز للتحكم الدقيق في السوائل والغازات، وهو مزود بمشغل هوائي صغير الحجم بأسطوانة صغيرة، مما يوفر استجابة سريعة وتشغيلًا مستقرًا وتحكمًا عن بُعد موثوقًا، مع تقليل كبير في الاستخدام اليدوي في الظروف القاسية. يوفر المشغل ذو الأسطوانة الصغيرة وضعًا ثابتًا للإبرة ودقة ممتازة في التحكم حتى في بيئات الضغط المتقلبة. بفضل بنيته المتينة ومقاومته العالية للضغط، يُستخدم هذا الصمام على نطاق واسع في اختبارات النفط والغاز، وأنظمة العمليات الكيميائية، والهيدروليكا الجوية، وغيرها من التطبيقات التي تتطلب تحكمًا دقيقًا وآمنًا وفعالًا في الوسائط عالية الضغط.
المواصفات الفنية
| يكتب | صمام إبرة عالي الضغط للغاية | الوزن الصافي | 5.2 كجم (9/16 بوصة) |
| مادة الجسم | SS316 | القدرة التصنيعية | 800 صورة/شهر |
| نوع الاتصال | الخيط/الحلقة | ضمان | سنة واحدة |
| نوع الختم | الختم الصلب | تصنيع | التشكيل والتحريك الرقمي |
| التعبئة والتغليف | PTFE/الجرافيت | نطاق الضغط | 10,000-60,000 رطل/بوصة مربعة (690 بار-1379 بار) |
| وسائط | السائل، الغاز، البخار، النفط | نطاق الحجم | 1/4 بوصة ~ 1 بوصة |
| الجرافيت | من -0 درجة فهرنهايت إلى 800 درجة فهرنهايت (من -17.8 درجة مئوية إلى 427 درجة مئوية) | مادة البولي تترافلوروإيثيلين | من -100 درجة فهرنهايت إلى 450 درجة فهرنهايت (من -73 درجة مئوية إلى 232 درجة مئوية) |
التطبيقات
- النفط والغاز: للتحكم في تدفق السوائل في خطوط الأنابيب ذات الضغط العالي.
- المعالجة الكيميائية: لتنظيم السوائل المسببة للتآكل في خطوط المعالجة.
- الفضاء: في أنظمة الضغط الهيدروليكي العالي.
- التصنيع: للتحكم الدقيق في التدفق في الآلات ذات الضغط العالي.
- الآلة والمعدات: لأغراض الختم المضغوط.
- المختبرات ومرافق البحث: تنظيم تدفق العينات في الأجهزة التحليلية مثل أجهزة الغاز الكروماتوغرافيا وأجهزة قياس الطيف الكتلي.

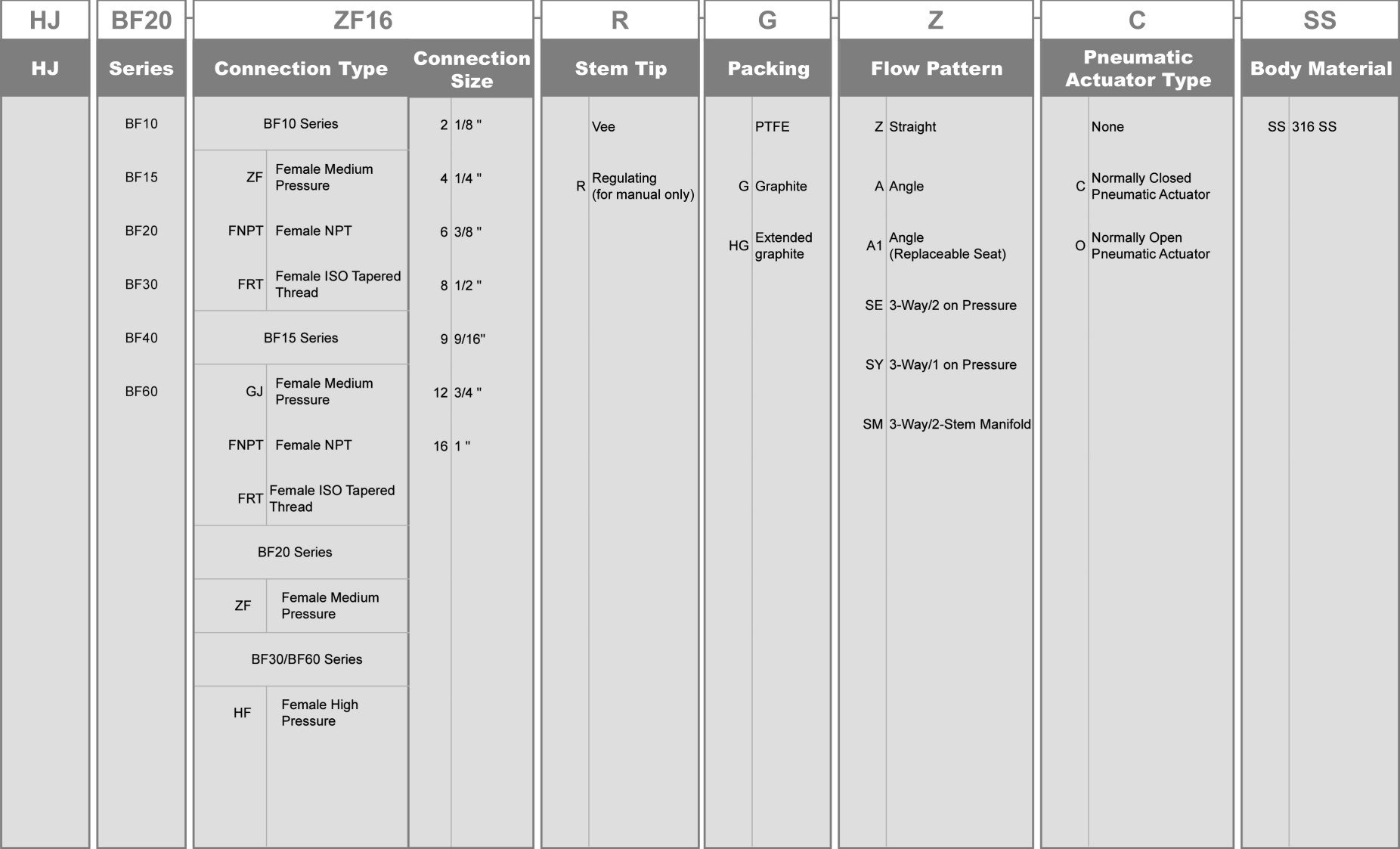

وصف رقم الطلب
ملحوظات:
قد تكون هناك حاجة لتعديل التعبئة أثناء استخدام الصمام.
من أجل صيانة أفضل، يجب تخزين صمامات إبرة الأجهزة TianKang HongJi في وضع نصف مفتوح.

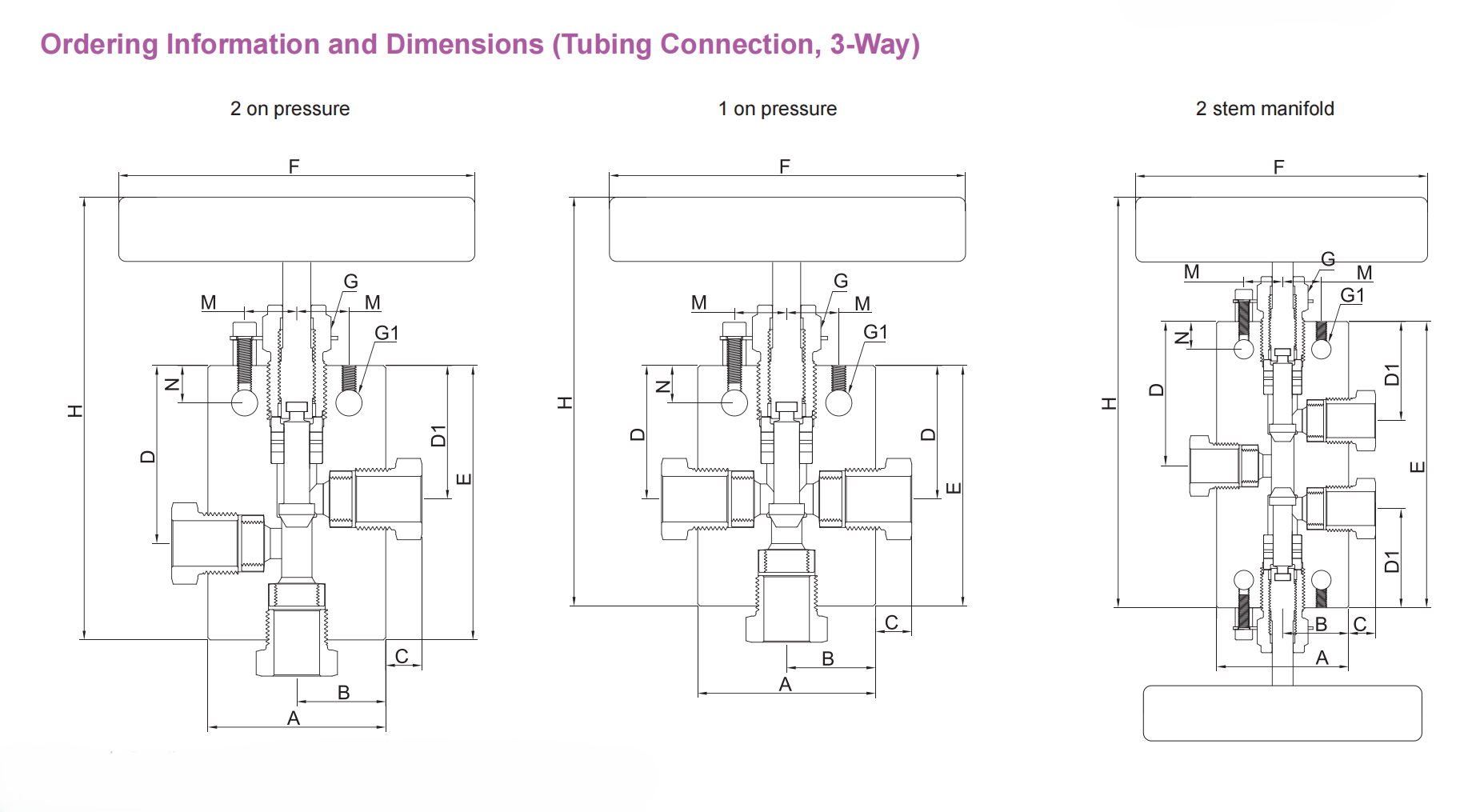

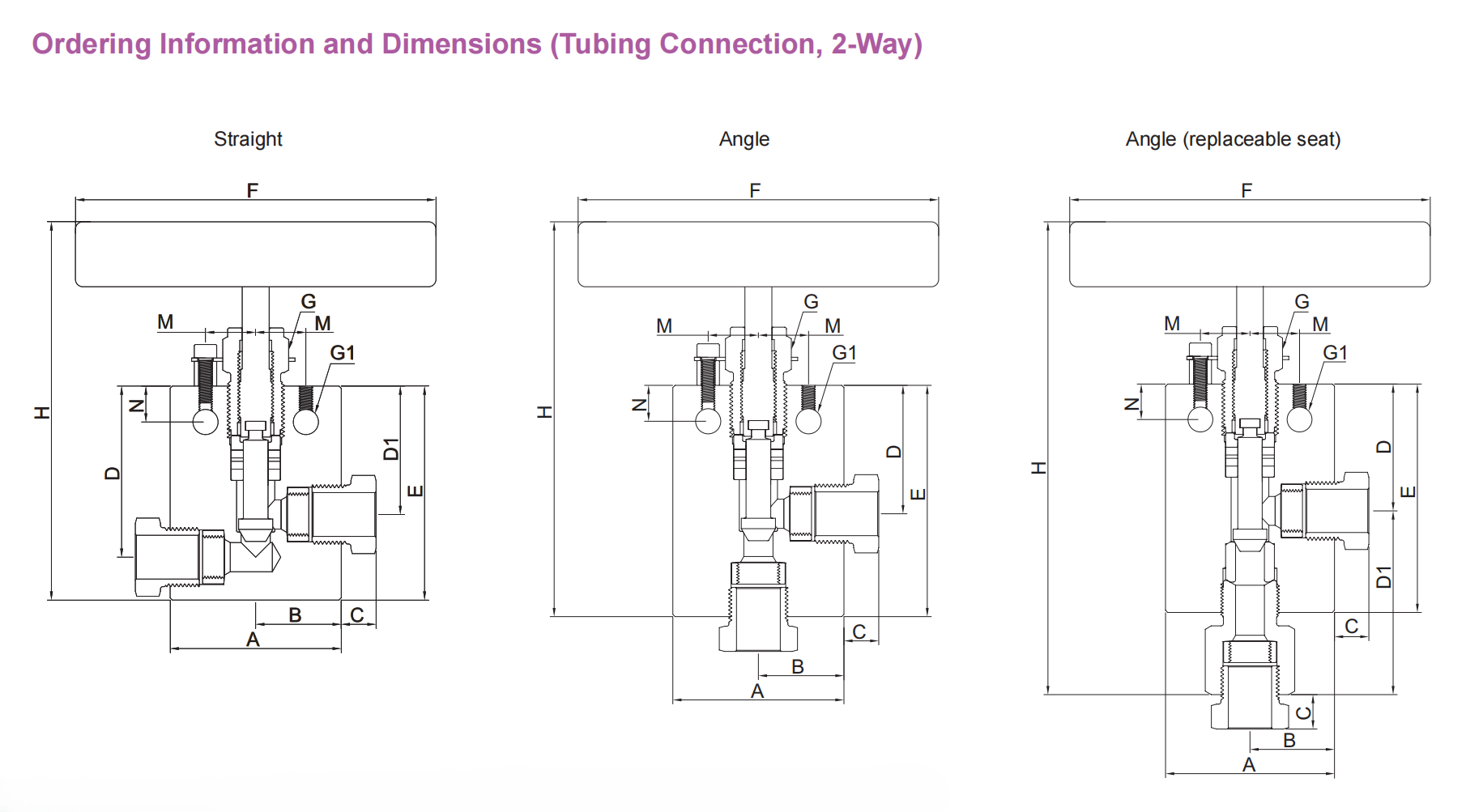

معلومات الطلب والأبعاد
ملحوظات:
1.G هو أبعاد الحفر لثقب تركيب غدة التعبئة.
2.G1 هو أبعاد فتحة تركيب القوس.
3. حجم مثقاب تركيب اللوحة: 0.25 بوصة لجميع الصمامات
4. H هو أبعاد الساق في الوضع المغلق.
5. قيم Cy المقدمة مخصصة لنمط الصمام المستقيم ثنائي الاتجاه، بالنسبة لنمط الزاوية ثنائي الاتجاه، قم بزيادة قيمة Cy بنحو 50% (بناءً على الماء).
1/4 بوصة أنثى متوسطة الضغط CV:0.31
3/8 بوصة أنثى متوسطة الضغط Cv:0.68
9/16 بوصة أنثى متوسطة الضغط CV:1.30
3/4 بوصة أنثى متوسطة الضغط CV:2.50
1 بوصة أنثى متوسطة الضغط Cv.4.40
